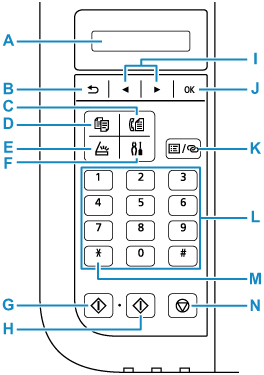

Операционен панел
- A: LCD (течнокристален дисплей)
- Показва съобщения, елементи на менюта и работното състояние.
- B: Бутон Назад (Back)
- Върнете LCD монитора към предишния екран.
- C: Бутон Факс (FAX)
- Превключва принтера в режим на факс.
- D: Бутон Копиране (COPY)
- Превключва принтера в режим на копиране.
- E: Бутон Сканиране (SCAN)
- Превключва принтера в режим на сканиране.
- F: Бутон Настройки (Setup)
- Показва екрана Меню за настройка (Setup menu). Чрез това меню можете да извършвате поддръжка на принтера и да променяте настройките му.
- G: Бутон Ч/Б (Black)
- Начало на черно-бяло копиране, сканиране, изпращане на факс и др.
- H: Бутон Цветно (Color)
- Начало на цветно копиране, сканиране, изпращане на факс и др.
- I: Бутони
и
-
Използва се за избор на меню или елемент за настройка. Бутонът
се използва и при въвеждане на знаци. - J: Бутон OK
- Завършва избора на меню или елемент за настройка. Този бутон се използва и за отстраняване на грешки или изваждане на документи от АПУ (Автоматично подаващо устройство).
- K: Бутон Меню/Безжично свързване (Menu/Wireless connect)
-
Показва екрана Меню за копиране (Copy menu), Меню за сканиране (Scan menu) или Меню за факс (FAX menu).
За да зададете информацията за безжичния рутер в принтера директно от смартфон или друго подобно устройство (без да се налага да извършвате някакви процедурите в рутера), задръжте натиснат този бутон.
- L: Бутони с цифри
- Използват се за въвеждане на числови стойности, като например броя копия, както и за факс/телефонни номера и символи.
- M: Бутон Тон (Tone)
- Временно превключване на тонално набиране, ако принтерът е свързан към линия с импулсно набиране.
- N: Бутон Стоп (Stop)
- Отменя операцията при изпълняващо се задание за копиране, сканиране или предаване/приемане на факс.
Забележка
-
Принтерът издава звуков сигнал при натискане на бутони на клавиатурата на операционния панел. Звукът на клавишите може да се включи или изключи в Управлен. на звука (Sound control) на Други настр. на уст. (Other dev. settings)
